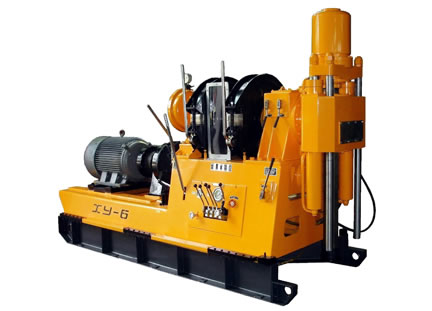

XY-6

XY-6 perforadoras de superficie plataforma es una nueva plataforma de núcleo diseñado sobre la base de las demandas de perforación diamantina, extracción de muestras de telefonía fija, etc., para la ingeniería de la exploración geológica, la perforación de pozos de agua a pequeña escala y la ingeniería de la construcción de carreteras, ferrocarril, energía hidroeléctrica, puerto, y así sucesivamente.

Caracteristicas

1. Una amplia gama de velocidades de rotación (12 velocidades, de 65 a 1.009 rpm) está disponible para este equipo de perforación de superficie para satisfacer las demandas de extracción de muestras de perforación de diamante, perforación de percusión rotatoria, perforación direccional, invierta muestreo continuo circulación, etc.
2. par de salida grande, fuerte capacidad de perforación y ancho applications.
3. Equipado con transmisión automática, el embrague, árbol de transmisión y otras partes generales de alta calidad, esta plataforma de perforación geológica goza de larga vida útil, fácil desplazamiento y sustitución.
4. Conexión de abrazadera de resorte refuerzo barra y plato hidráulico disfrutan de gran fuerza de sujeción, larga vida útil y fiable performance.
5. Hydromatic freno y la bomba de aceite de doble sistema hidráulico pueden reducir el calentamiento del sistema y satisfacer las necesidades de diversos operations.
6. monitoreo personalizado y la capacidad alarmante de parámetros, incluyendo el par, la presión de perforación, la velocidad, la presión de la bomba, etc., ayuda a prevenir y reducir los accidentes de perforación de la taladradora del núcleo.

Presupuesto

Capacidad de perforación (pipa NQ)			Profundidad & gt; 2200m
Huso	Velocidad de rotación (r / min) (cuando la velocidad de rotación del motor eléctrico es 1480 r / min)		FWD: 65, 112, 125, 195, 217, 294, 379, 423, 520, 570, 821, 1009            REV: 65, 125
	Dia. (mm)		93
	Ángulo		0 a 360 °
	Max. Par (Nm)		8500 (65 r / min)
Sistema de alimentación	Modelo		Alimentación dual cilindros
	Nominal del polipasto Capacidad (KN)		200
	Capacidad nominal de presión (KN)		100
	Stroke Alimentación (mm)		800
Cabrestante	Tres capas de elevación de una sola cuerda Capacidad (KN)		Max 85
	Tres capas de una sola cuerda de elevación Velocidad (m / s)		0,45, 0,79, 1,37, 2,07, 2,98, 3,67, 0,88, 1,53, 2,67, 4,02, 5,79, 7,11
	Wire Rope Dia. (mm)		21.5
	Capacidad del tambor (m)		120
Bomba de aceite	Modelo		CBTL-F430-AFH6
	Desplazamiento (ml / min)		30
	Presión (MPa)		Max. 12
Cilindro de aceite Carrera (mm)			600
Hydromatic freno	Velocidad de rotación (r / min)		700 a 1800
	Single-cuerda velocidad Balance (m / s)		3 a 8
	Single-cuerda de equilibrio de carga (N)		50000
Dimensión (L x W x H) (mm)			3800 × 1300 × 2340 (con motor eléctrico)
			4000 × 1300 × 2340 (con motor diesel)
Peso total (kg)			4300 (sin alimentación)
Potencia del motor (kW)		Motor eléctrico	75	1480 r / min
		Motor de diesel	90	1500 r / min
