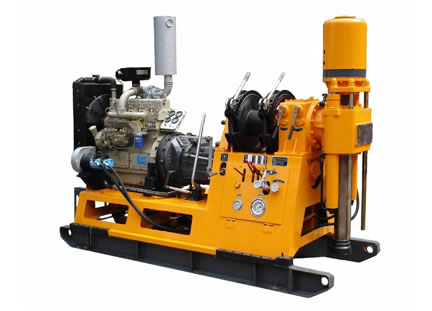

XY-3

XY-3 equipos de extracción de muestras de la superficie es un nuevo tipo de extracción de muestras plataforma desarrollada para satisfacer las múltiples necesidades de perforación, especialmente perforación diamantina. Está diseñado para la ingeniería de la exploración geológica, la perforación de pozos de agua a pequeña escala y la ingeniería de la construcción de carreteras, ferrocarril, energía hidroeléctrica, puerto, etc. Electromotor o diesel está disponible para facilitar la operación.

Caracteristicas

1. Este equipo de perforación de extracción de muestras puede satisfacer las demandas de múltiples aplicaciones de perforación, incluyendo el muestreo de diamantes cuerda, perforación direccional, giro de impacto, muestreo continuo de circulación inversa, y así sucesivamente.

(1) Una amplia gama de velocidades de rotación está disponible para esta plataforma de extracción de muestras para satisfacer las demandas de la perforación applications.
(2) Dispositivo anti-torsión ha sido equipado para impedir la rotación del eje del taladro, adecuado para drilling.
direccional(3) Motor diesel o motor eléctrico está disponible para satisfacer diversas demandas del motor. Bombas de lodo, taladro tallos y grifos son fáciles de assembly.

2. Alta fiabilidad.

(1) Equipado con transmisión automática, el embrague, árbol de transmisión y otras partes generales de alta calidad, este equipo de extracción de muestras de superficie goza de larga vida útil, fácil desplazamiento y sustitución.
(2) Conexión de abrazadera de resorte refuerzo barra y plato hidráulico disfrutan estructura de la novela, gran fuerza de sujeción, larga vida útil y fiable performance.
(3) Excelente capacidad de seguimiento y alarmante de los parámetros, incluyendo el par, la presión de perforación, la velocidad, etc., ayuda a prevenir y reducir los accidentes de perforación de extracción de testigos rigs.

3. El indicador de presión instalado en el fondo del agujero ayuda a los usuarios para observar la variación de presión de trabajo durante la perforación.

Presupuesto

Tipo Taladro		XY-3
Energía            La maquina	Nombre	Electromotor	Motor de diesel
	Escribe	Y200L-4B35	YC4D60-D21
	Energía	30	40
	Velocidad de rotación (r / min)	1470	1500
Capacidad de perforación	Perforación de Rod Dia. (mm)	Profundidad de perforación (m)	Final de diámetro del agujero. (mm)
	Φ55.5 Wireline Core Drilling Pipe	600	59
	Φ71 Wireline Core Drilling Pipe	450	76
	Φ54 Perforación Común Stem	500	59
	Φ60 Perforación Común Stem	400	76
Gyrator	Husillo Velocidad de rotación (r / min)	En sentido horario: 33, 65, 109, 165, 215, 302, 507, 766, 1002            En sentido antihorario: 36, 167
	Husillo Dia. (mm)	76
	Ángulo de rotación	0 a 360 °
Sistema de Alimentación	Modelo	Doble tanque de aceite
	Capacidad de elevación (KN)	60 (nominal), 75 (máx.)
	Pulsando Capacidad (KN)	45 (nominal), 55 (máx.)
	Carrera (mm)	600
Cabrestante	Modelo	Tipo Planetario
	Tres capas de elevación de una sola cuerda Capacidad (KN)	Max. 32
	Tres capas de una sola cuerda de elevación Velocidad (m / s)	0.72, 1.2, 1.82, 2.38
	Diámetro del tambor (mm)	220
	Diámetro de la cuerda de alambre (mm)	14
	Capacidad de la cuerda de alambre (m)	55
Sistema hidráulico	Modelo de la bomba de aceite	CBTLFT-416 / E410-ALH6
	Bomba de aceite Desplazamiento (ml / r)	16 + 10
	Presión del sistema (MPa)	8 (nominal), 10 (máx.)
Cilindro de aceite Carrera (mm)		460
Dimensión (L x W x H) (mm)		2490 × 920 × 1880 (Electromotor)            2615 × 920 × 1880 (motor Diesel)
Peso neto (kgs)		1300
