Descripción

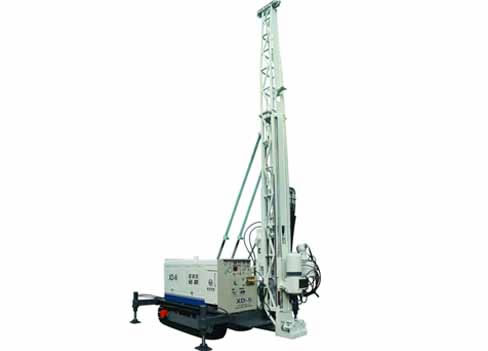

Plataforma de perforación hidráulica XD-6 es un taladro central cabeza de la energía hidráulica desarrollado especialmente para extracción de muestras de superficie de los recursos minerales sólidos. Es muy adecuado para una serie de aplicaciones de perforación altamente eficaces, incluyendo la perforación de diamante de núcleo, perforación por percusión rotativa, la perforación direccional, muestreo continuo de circulación inversa, etc. Además, esta plataforma de perforación hidráulica es perfecto para la perforación de pozos de agua, perforación de anclaje, ingeniería de perforación geológica.

Las partes principales de este taladro central cabeza de la energía hidráulica incluye remolque o camión chasis, motor diesel, sistema hidráulico, sistema de control, torre de perforación, torno principal, alambre de línea de extracción de muestras torno, cabeza de la energía, sistema de alimentación de cabeza de la energía y la titular de la cabeza del pozo. Con el control electro-hidráulico, la eficiencia, la exactitud y la seguridad de esta plataforma de perforación hidráulicos son mejorado significativamente.

Caracteristicas

1. El diseño modular facilita el montaje y disassembly.
2. Un rango de velocidad de rotación de ancho (4 velocidades) está disponible para este ejercicio núcleo cabeza de la energía hidráulica para satisfacer las demandas de una serie de aplicaciones de perforación, extracción de testigos de perforación especialmente diamante. La velocidad de rotación puede realizar 0-1250 continuo regulación de velocidad, lo que permite amplia gama de velocidades y grandes torque.
3. Conexión de abrazadera de resorte refuerzo barra y plato hidráulico disfrutan de gran fuerza de sujeción, larga vida útil y un rendimiento fiable.
4. 3.2 metros carrera de alimentación de esta plataforma de perforación hidráulica facilita para mejorar la eficiencia de la perforación. Metros completos y medidores ayudan a controlar las condiciones de la plataforma y el agujero, la reducción de accidentes de perforación.
5. partes principales, incluyendo la bomba hidráulica, el motor, la válvula de control, etc. son importados desde el extranjero o comprados de marcas líderes calificados en China. De alta precisión de piezas garantiza la fiabilidad de los equipos.
6. Las partes idénticas e intercambiables ayudan a mejorar la gestión y cuestan efficiency.
7. El sistema hidráulico está sellado con nueva estructura para garantizar la fiabilidad de este taladro de base cabeza de la energía hidráulica. Bomba de lodo-hidráulico accionado y la bomba de inyección permiten sin necesidad de otra energía auxiliar en el proceso de perforación.

Presupuesto

Taladro Capacidad	Tubo				Aprox. Profundidad
	BQ (φ55.5 mm) (m)				2100
	NQ (φ70 mm) (m)				1650
	HQ (φ89 mm) (m)				1200
	PQ (φ114mm) (m)				800
Winch Alzamiento Capacidad	Cabrestante principal
	Capacidad de elevación (de una sola cuerda de tambor desnudo) (kgs)				& gt; 13.500
	Alzamiento de velocidad (tambor vacío) (m / min)				De 40 a 60
	Wire Rope Dimensión (L x Dia.)				80m x 26mm
	Alambre-line Winch
	Alzamiento de la Fuerza (KN)				Bare: 1500 completo: 400
	Alzamiento de velocidad (m / min)				Bare: 100 Completa: 350
	Wire Rope Dimensión (L x Dia.)				1600 × 6mm 2200m × 5mm
La torre y el Sistema de Propulsión	Torre (m)				9.5
	Stroke Feed (hidráulico) (mm)				3200
	Velocidad de Alimentación (m / min)				0 a 5.02
	Max. Alimentación forzada (KN)				70
	Max. Tirando Fuerza (hidráulico) (KN)				200
	Perforación en ángulo				45 ° fuera horizontal y 90 ° vertical descendente
	Longitud de tubería de perforación (m)				6 o 9
Energía	Motor Fabricante				Cummins
	Modelo				6CTA8.3-C240
	Potencia (kW)				179
	Velocidad de rotación (rpm)				2200
	Tipo de motor				Cargo Turbo
Sistema hidráulico	Bomba de desplazamiento y Presión Primaria				235L / min, 28MPa
	El desplazamiento de la bomba secundaria y Presión				50L / min, 14MPa
	Auxiliar de bomba y Presión				404L / min, 15MPa
	Sistema de refrigeración de aceite				Aire acondicionado
Velocidad de rotación de la cabeza del taladro / Taladro husillo	Velocidad rotacional
	Engranaje	Proporción	rpm			Par (Nm)
	Primero	6,38: 1	124 a 203			6048 hasta 3631
	Segundo	3,49: 1	227 a 372			3250-1,986 mil
	Tercero	1,82: 1	463 a 713			Desde 1695 hasta 1,036 mil
	Cuarto	1: 1	793 a 1300			931 a 569
Asamblea Chuck	Escribe			Hidráulicamente abierto, primavera cerrado
	Max. Dia. (mm)			117
	Fuerza de sujeción (kgs)			Aprox. 22000
Track Chasis	Par nominal (Nm)			9000
	Viajar velocidad (km / h)			2
	Ángulo de subida (°)			0 a 23 °
	Peso total (t)			10
Frame Remolque	Viajar velocidad (km / h)			3000
	Capacidad de carga (kg)			8000 (cuatro ruedas)
	Peso total (t)			9
