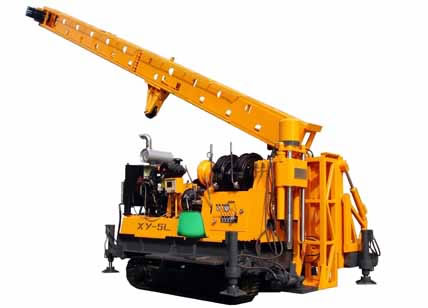

XY-5L

XY-5L equipo de perforación es una plataforma de perforación núcleo del eje suministrada sobre la base de las demandas de perforación diamantina, extracción de muestras de telefonía fija, etc., para la ingeniería de la exploración geológica, perforación pequeña escala pozo de agua y la construcción de ingeniería de carreteras, ferrocarril, energía hidroeléctrica, puerto, etc. . Chasis Track se añade a este equipo de perforación para facilitar la maniobra y operación.

Caracteristicas

1. Esta plataforma de perforación núcleo del eje y su equipo de apoyo, incluyendo la torre de perforación, bomba de lodo, torno de extracción de muestras, etc. están montados sobre el chasis pista para permitir el movimiento de toda la máquina y de alta eficiencia global, así como reducir la intensidad del trabajo.
2. Una amplia gama de velocidades de rotación está disponible para este equipo de perforación para satisfacer las demandas de extracción de muestras de perforación de diamante, perforación direccional, perforación de percusión rotatoria, invierta muestreo continuo circulación, etc.
3. hidráulico torre de perforación de elevación permite la operación de perforación flexible.
4. La mayor parte de la plataforma de perforación, bomba de fango y torno de extracción de muestras son impulsados ​​respectivamente por el poder independiente para facilitar la operación y mantenimiento, así como reducir el consumo de energía y la perforación costs.
5. El sistema hidráulico está equipado con bombas de aceite duales, permitiendo la alimentación más rápido y drilling.
6. Equipado con transmisión automática, el embrague, árbol de transmisión y otras partes generales de alta calidad, este eje de la plataforma de perforación de núcleo goza de larga vida útil y fácil sustitución.

Presupuesto

Máquina de alimentación	Motor de diesel
Modelo	4BTA3. 9-C100
Potencia (kW)	74 (2.200 r / min)
Capacidad de perforación	Profundidad de perforación de la tubería de perforación BQ: 1800m
	Profundidad de perforación de la tubería de perforación NQ: 1400m
	Profundidad de perforación de la tubería de perforación HQ: 900m
Gyrator
Husillo Velocidad de rotación (r / min)	FWD: 47, 76, 123, 152, 190, 246, 270, 360, 400, 613, 869, 1161            REV: 51, 163
Max. Par de husillo vertical (N m)	6800 (76 r / min)
Vertical husillo Dia. (Mm)	93
Alzamiento Capacidad (KN)	150 (nominal)
Pulsando Capacidad (KN)	80 (nominal)
Carrera de alimentación (mm)	800
Cabrestante
Tres capas de elevación de una sola cuerda Capacidad (KN)	Max. 60
Tres capas de una sola cuerda de elevación Velocidad (m / s)	0.79, 1.27, 1.96, 2.78, 3.71
Diámetro Winch (mm)	300
Diámetro de la cuerda de alambre (mm)	20
Capacidad del tambor (m)	100
Sistema hidráulico
Modelo de la bomba de aceite	63SCY14-1BF (bomba de émbolo) + SGP1A16RF (bomba de engranajes)
Bomba de aceite Desplazamiento (ml / min)	63 + 16
Presión del sistema (MPa)	12 MPa, 25 MPa mientras viaja
Cilindro de aceite Carrera (mm)	500
Taladro Torre
del taladro torre (m)	11.7
Carga del Taladro Torre (KN)	300
Ángulo de perforación	45 ° a 90 °
Track Chasis
Capacidad de carga (T)	10
Viajar velocidad (km / h)	De 1,5 a 2
Max. Tracción (kgs)	10250
Ángulo de subida	30 °
Wireline Winch
Alzamiento de la Fuerza de Bare Drum (kgs)	1200, cuerda completo: 400
Velocidad lineal del tambor completo (m / s)	2
Capacidad de la cuerda de alambre para Φ5.3mm (m)	1500
Dimensión (L x W x H) (mm)	4500 × 3300 × 11700
Peso total (t)	Acerca de 11,5
