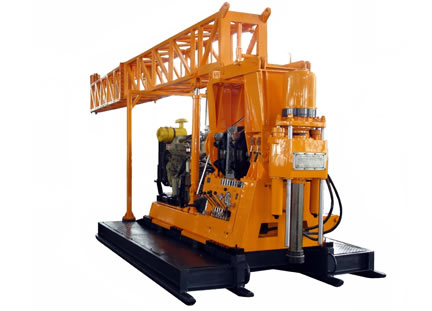

XY-44ha

XY-4HA plataforma de perforación de núcleo de la superficie es un nuevo miembro de la familia de equipos de extracción de muestras de superficie que se ha añadido la torre de perforación y equipado con el torno de extracción de muestras de telefonía fija sobre la base de XY-44H plataforma de perforación. Este equipo de extracción de muestras de superficie permite moverse de toda la máquina y puede satisfacer múltiples requerimientos de perforación, especialmente perforación diamantina. Es un ejercicio de tipo husillo.

Caracteristicas

1. Una amplia gama de velocidades de rotación (12 velocidades) está disponible para esta plataforma de perforación de núcleo de superficie para satisfacer las demandas de extracción de muestras de perforación de diamante, perforación de percusión rotatoria, perforación direccional, muestreo continuo de circulación inversa, etc.
2. Motor diesel o motor eléctrico está disponible para satisfacer diversas demandas del motor. Bombas de lodo, taladro tallos y grifos son fáciles de assembly.
3. Dispositivo anti-torsión ha sido equipado para impedir la rotación del eje del taladro, adecuado para drilling.
direccional4. Equipado con transmisión automática, el embrague, árbol de transmisión y otras partes generales de alta calidad, este equipo de extracción de muestras de superficie goza de larga vida útil, fácil desplazamiento y sustitución.
5. Conexión de abrazadera de resorte refuerzo barra y plato hidráulico disfrutan estructura de la novela, gran fuerza de sujeción, larga vida útil y fiable performance.
6. Excelente capacidad de seguimiento y alarmante de los parámetros, incluyendo el par, la presión de perforación, la velocidad, etc., ayuda a prevenir y reducir los accidentes de perforación de esta superficie de extracción de muestras device.
7. Piezas casi idénticas e intercambiables para facilitar la perforación working.
8. Esta superficie de perforación de núcleo plataforma se ha diseñado con la torre de perforación hidráulica de elevación para el montaje conveniente y perforación del agujero oblicuo.

Presupuesto

Motor	Nombre	Motor de diesel
	Modelo	R4105 ZD1
	Potencia (kW)	56
	Velocidad de rotación (r / min)	1500
Capacidad de perforación	Capacidad de perforación de Roda de perforación ф50 (m)	1200
Huso	Velocidad del eje (r / min)	FWD: 39, 66, 109, 134, 180, 222, 257, 316, 371, 610, 871, 1071
		REV: 42144
	Max. Par (Nm)	4600 (66 r / min)
	Husillo Dia. (mm)	93
	Perforación en ángulo	90 ° a 70 °
	Alzamiento Capacidad (KN)	125 (nominal)
	Alimentación Presión Capacidad (KN)	85 (nominal)
	Carrera (mm)	600
Cabrestante	Modelo	Tipo Planetario
	Tres capas de una sola cuerda de elevación Fuerza (KN)	50 (máx.)
	Tres capas de una sola cuerda de elevación Velocidad (m / s)	0,645-3,106
	Dia del Tambor. (mm)	295
	Wire Rope Dia. (mm)	18.5
Hydromatic freno	Velocidad de rotación (rpm)	700 a 1800
	Single-cuerda velocidad Balance (m / s)	3 a 8
	Cargar una sola cuerda (KN)	50
Sistema hidráulico	Modelo de la bomba de aceite	CBTL-E430 / E410-AFH
	Desplazamiento (ml / min)	30 + 10
	Presión del sistema	8
	Carrera (mm)	500
Dimensión (L x W x H) (mm)	4900 × 2200 × 10000
Peso (kgs)	4500 (incluyendo la torre de perforación)
