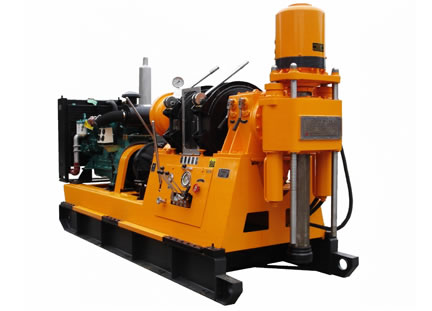

XY-5

XY-5 equipo de perforación es un nuevo equipo de perforación de base aplicado a la perforación de diamantes y una serie de nuevas técnicas de perforación. También es muy adecuado para la ingeniería de la exploración geológica, la perforación de pozos de agua a pequeña escala y la ingeniería de la construcción de carreteras, ferrocarril, energía hidroeléctrica, puerto, etc.

Caracteristicas

1. Una amplia gama de velocidades de rotación (12 velocidades, 41 a 1.070 rpm) está disponible para este equipo de perforación de base para satisfacer las demandas de extracción de muestras de perforación de diamante, perforación direccional, perforación de percusión rotatoria, invierta muestreo continuo circulación, etc.
2. par de salida grande, fuerte capacidad de perforación y ancho applications.
3. Conexión de abrazadera de resorte refuerzo barra y plato hidráulico permiten gran fuerza de sujeción, larga vida útil y fiable performance.
4. Hydromatic freno y la bomba de aceite de doble sistema hidráulico pueden reducir el calentamiento del sistema y satisfacer las necesidades de diversos operations.
5. Equipado con transmisión automática, el embrague, árbol de transmisión y otras partes generales de alta calidad, este equipo de perforación goza de larga vida útil, así como facilitar el movimiento y la sustitución.
6. monitoreo personalizado y la capacidad alarmante de parámetros, incluyendo el par, la presión de perforación, la velocidad, la presión de la bomba, etc., ayuda a prevenir y reducir los accidentes de perforación de núcleo driller.
7. Motor diesel o motor eléctrico está disponible de acuerdo a las demandas reales de los usuarios.

Presupuesto

Modelo		XY-5 máquina de perforación
Profundidad de perforación (M)		Tubería BQ	Tubería NQ	Tubería HQ
		1750	1,350	1000
Energía		Electromotor	Motor diesel YC6B100-D20
		55 (45) kW	70 kW
Huso	Velocidad de rotación (r / min)	FWD: 41, 69, 115, 134, 189, 222, 270, 332, 371, 610, 871, 1071 REV: 46, 141
	Husillo Dia. (mm)	93
	Perforación en ángulo	0 a 360 °
	Max. Par (Nm)	5200 (69 r / min)
Sistema de alimentación	Escribe	Alimentación dual cilindros
	Alzamiento Capacidad (KN)	140 (nominal)
	Capacidad de presión (KN)	96 (nominal)
	Carrera de alimentación (mm)	600
Cabrestante	Single-polipasto Capacidad (KN)	Max. 55
	Alzamiento de velocidad (m / s)	0,76, 1,29, 2,1, 3,0, 3,85
	Wire Rope Dia. (mm)	20
	Capacidad de la cuerda de alambre (m)	100
Cilindro de aceite Carrera (mm)		500
Dimensión (L x W x H) (mm)		3680 × 1120 × 1960 (con motor eléctrico)
		3900 × 1120 × 1960 (con motor diesel)
Peso (kgs)		3500
