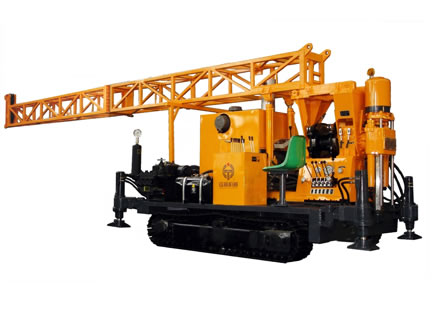

XY-4L

Taladro de base XY-4L es un nuevo miembro de la familia de equipo de perforación diseñada para la exploración ingeniería geológica, la perforación de pozos de agua a pequeña escala y la ingeniería de la construcción de carreteras, ferrocarril, energía hidroeléctrica, puerto, etc. Esta plataforma de perforación de exploración es un tipo de eje vertical de la plataforma que cuenta.

Caracteristicas

1. Una amplia gama de velocidades de rotación (12 velocidades) está disponible para este taladro de base para satisfacer las demandas de extracción de muestras de perforación de diamante, perforación de percusión rotatoria, perforación direccional, muestreo continuo de circulación inversa, etc.
2. par de salida grande, fuerte capacidad de perforación y ancho applications.
3. Conexión de abrazadera de resorte refuerzo barra y plato hidráulico disfrutan estructura de la novela, gran fuerza de sujeción, larga vida útil y fiable performance.
4. Equipado con transmisión automática, el embrague, árbol de transmisión y otras partes generales de alta calidad, este equipo de perforación goza de larga vida útil, fácil desplazamiento y sustitución.
5. hidráulico torre de perforación de elevación permite la operación de perforación flexible.
6. chasis de camión con patas estabilizadoras hidráulicas facilitan movimiento de toda la plataforma de perforación de exploración.

Presupuesto

Motor		Motor de diesel	R4105ZD
	Potencia y velocidad de rotación	56 kW, 1500 r / min
	Capacidad de perforación	NQ (Φ70) tubería	700 m
		HQ (Φ89) tubería	400 m
		Tubería Φ42	1000 m
Gyrator	Velocidad (r / min)	FWD: 33, 65, 109, 165, 215, 302, 507, 766, 1002
		REV: 36, 167
	Max. Par (Nm)	4200
	Dia. (mm)	93
	Alzamiento Capacidad (KN)	60 (nominal)	75 (máx.)
	Pulsando Fuerza (KN)	45 (nominal)	55 (máx.)
	Carrera de alimentación (mm)	600
Cabrestante	Tres capas de elevación de una sola cuerda Capacidad (KN)	Max. 40
	Tres capas de una sola cuerda de elevación Velocidad (m / s)	0.72, 1.2, 1.82, 2.38
	Dia del Tambor. (mm)	220
	Wire Rope Dia. (mm)	17
	Capacidad de la cuerda de alambre (m)	55
Sistema hidráulico	Modelo	CBTL-E430 / E410-AFH
	Desplazamiento (ml / min)	30 + 10
	Presión del sistema (MPa)	8 a 10
	Cilindro de aceite Carrera (mm)	460
Torre	(metro)	10.7
	Load (KN)	90
Camiones Chasis	Capacidad de carga (T)	6
	Dimensión (L x W) (mm)	2.200 × 1.700
	Viajar velocidad (km / h)	2
	Ángulo de subida	≤ 30 °
Wireline Coring Winch	Bare tambor de elevación Capacidad 800 kgs	Tambor completo 300 kgs
	Tambor completo alzamiento de velocidad (m / s)	2.5
Dimensión (L x W x H) (mm)		3215 × 1950 × 10700
