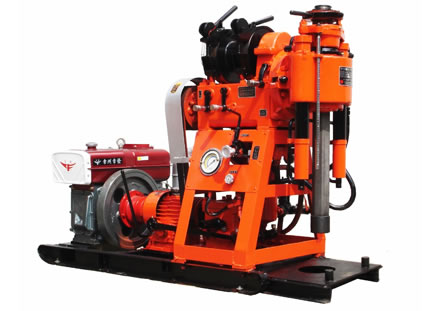

HT-150E

HT-150E extracción de muestras de superficie aparejo es una plataforma básico actualizado de la serie HT-150. Este equipo de perforación es un nuevo tipo de la broca agujero poco profundo que se fabrica principalmente para la exploración geológica de ingeniería y también puede ser utilizado para la perforación de base geológica y la perforación de pozos de agua a pequeña escala. Además de las características de HT-150, que está equipado con la bomba de agua con la estructura más compacta y el uso conveniente.

Caracteristicas

Se compone de girador, caja de cambios, el torno y el sistema hidráulico y así sucesivamente.

La estructura, uso y mantenimiento de esta plataforma de extracción de muestras de superficie es la misma plataforma HT-150 de perforación, salvo que en el girador, el código del piñón cónico es HT150A-01-02 y el código de engranaje cónico grande es HT150A-01 -03; en la caja de cambios, el código de piñón en el 3er eje es HT150G-02-04 y que en el cuarto eje es HT150G-02-05; y en el torno, el código de engranaje de transmisión es HT150G-03-01. Para más detalles, consulte el manual de operación de perforación HT-150.

Presupuesto

Profundidad de perforación (m)	tubería de perforación φ42mm	150
	tubería de perforación φ50mm	110
Max. Perforación de apertura (mm)	tubería de perforación φ42mm	130
	tubería de perforación φ50mm	150
Velocidad de rotación de Gyrator (r / min)		99, 222, 456, 707, 1019
Max. Par de salida del husillo (N m)		750
A través de hoyos Dia. del husillo (mm)		57
Carrera del husillo (mm)		450
Max. Alzamiento de la Fuerza de husillo (KN)		30
Max. La alimentación de prensa de husillo (KN)		23
Max. Alzamiento de la Fuerza de la sola cuerda Winch (KN)		11
Alzamiento de velocidad individual Cuerda Winch (m / s)		0.41, 0.92, 1.90, 2.94, 4.24
El desplazamiento de la bomba (l / min)		100
Presión continua de trabajo de la bomba (MPa)		0.7
Dimensión (L x W x H) (mm)		1720 × 920 × 1380
Peso (sin energía) (kgs)		530
