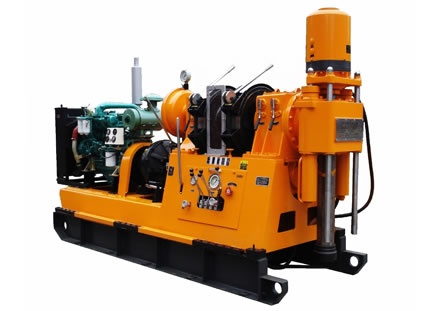

XY-44H

XY-44H dispositivo de extracción de muestras de la superficie es un nuevo miembro de la familia de equipo de perforación suministrada para satisfacer múltiples requerimientos de perforación, especialmente perforación diamantina. También se fabrica para la ingeniería de la exploración geológica, la perforación de pozos de agua a pequeña escala y la ingeniería de la construcción de carreteras, ferrocarril, energía hidroeléctrica, puerto, etc. Electromotor o diesel está disponible para facilitar la operación.

Caracteristicas

1. Una amplia gama de velocidades de rotación está disponible para este dispositivo de extracción de muestras de superficie para satisfacer las demandas de la perforación applications.
2. Dispositivo anti-torsión ha sido equipado para impedir la rotación del eje del taladro, adecuado para drilling.
direccional3. Motor diesel o motor eléctrico está disponible para satisfacer diversas demandas del motor. Bombas de lodo, taladro tallos y los grifos son de fácil montaje.
4. Equipado con transmisión automática, el embrague, árbol de transmisión y otras partes generales de alta calidad, este equipo de perforación goza de larga vida útil, fácil desplazamiento y sustitución.
5. Conexión de abrazadera de resorte refuerzo barra y plato hidráulico disfrutan estructura de la novela, gran fuerza de sujeción, larga vida útil y fiable performance.
6. Excelente capacidad de seguimiento y alarmante de los parámetros, incluyendo el par, la presión de perforación, la velocidad, etc., ayuda a prevenir y reducir los accidentes de perforación de este dispositivo de extracción de muestras de superficie.

Presupuesto

Tipo Taladro		XY-44H
Energía            La maquina	Nombre	Electromotor	Motor de diesel
	Escribe	Y225S-4B35	YC4D85Z-D20
	Potencia (kW)	37	55
	Velocidad de rotación (r / min)	1480	1500
Capacidad de perforación	Perforación de Rod Dia. (mm)	Profundidad de perforación (m)
	Φ50 Perforación Stem	& gt; 1200
Gyrator	Husillo Velocidad de rotación (r / min)	En sentido horario: 39, 66, 109, 134, 180, 222, 257, 316, 371, 610, 871, 1071            En sentido antihorario: 42, 144
	Husillo Dia. (mm)	93
	Ángulo de rotación	0 a 360 °
	Capacidad de elevación (KN)	125 (nominal)
	Capacidad de presión (KN)	85 (nominal)
	Carrera de alimentación (mm)	600
Cabrestante	Modelo	Tipo Planetario
	Tres capas de una sola cuerda Capacidad de elevación (KN)	Max. 50
	Tres capas de velocidad de un solo cable de carga (m / s)	0.645, 1.076, 1.768, 2.525, 3.106
	Diámetro del tambor (mm)	295
	Diámetro de la cuerda de alambre (mm)	18.5
	Wire Rope Capacidad	100
Hydromatic freno	Velocidad de rotación (r / min)	700 a 1800
	Equilibrar velocidad de Cuerda Individual (m / s)	3 a 8
	Equilibrio de carga de Cuerda Individual (KN)	50
Sistema hidráulico	Modelo de la bomba de aceite	CBTL-F430 / F410-AFH6
	Bomba de aceite Desplazamiento (ml / r)	30 + 10
	Presión del sistema (MPa)	8
Cilindro de aceite Carrera (mm)		500
Dimensión (L x W x H) (mm)		3000 × 1150 × 2015 (Electromotor)            3645 × 1150 × 2015 (motor Diesel)
Peso neto (kgs)		2600
