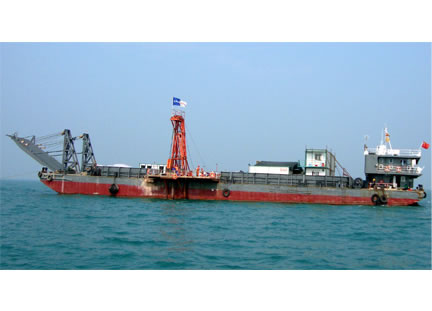

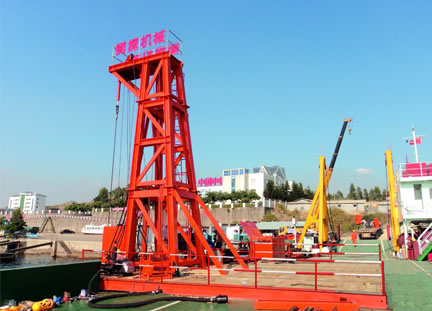

HD-500 la plataforma de perforación en alta mar está diseñado excepcionalmente para la exploración geológica marina. Es ampliamente adecuado para diversas técnicas de perforación altamente eficaces, incluyendo diamantes base del cable metálico, perforación direccional compensación tirón, extracción de muestras circulación continua (perforación de la muestra), etc.
HD-500 plataforma submarina consiste en el sistema eléctrico, sistema hidráulico de control, torre, alimentación cabeza de la energía y el cabrestante de elevación, superficie cubierta de torno, de alambre de línea de extracción de muestras del torno, el impacto del torno, la cabeza superior, acumulador, en libros suspensión y sistema de mezcla. Cambio de energía está disponible para atender a las demandas de los usuarios.
Esta plataforma de perforación petrolera permite el control manual de la dirección para realizar una operación precisa y fácil, lo que garantiza la eficacia y la seguridad de trabajo de extracción de muestras.
Caracteristicas
1. El diseño modular de esta plataforma de perforación en alta mar facilita el montaje y desmontaje y ayuda a mejorar la capacidad y la fiabilidad de la rig. en alta mar2. caja de cambios manual de 4 velocidades dota al equipo de perforación en alta mar con la fuerza confiable y fácil mantenimiento. Regulación de velocidad continua entre 0 y 1200 es posible. Esto permite amplia gama de velocidad y esfuerzo de torsión grande, logrando la elección de velocidad diferentes para diferentes técnicas de perforación, especialmente diamantes drilling. 3. 6.5-metro movimiento de alimentación de la plataforma es propicio para mejorar la eficiencia de la perforación. Juegos completos de velocímetro, indicador de presión, termómetro de aceite que muestran diversos parámetros hacen que sea conveniente para vigilar y controlar el estado de funcionamiento y la perforación de plataformas. Esto es útil para prevenir y reducir los accidentes. 4. Las partes críticas de esta plataforma de perforación petrolera como bomba hidráulica, motor, dibujar-works y las principales partes hidráulicas de los principales fabricantes chinos de ultramar o garantizan un rendimiento fiable, fácil mantenimiento y bajo mantenimiento costs. 5. El sistema hidráulico adopta una nueva estructura de sellado fiable. Bomba de lodo hidráulica impulsada y agitador barro no requieren alimentación auxiliar durante el proceso de perforación.
Especificaciones de HD-500 de perforación mar adentro Rig
Profundidad 1. Taladro
Drill Pipe Aprox Depth HQ (Φ89) 500 m
2. Winch Alzamiento Capacidad
7.7t Winch: Capacidad de elevación: una sola cuerda Bare Drum 7700 kgs Alzamiento de la velocidad: Bare Drum 40 m / min Cable Dia .: 40 m × 22 mm 5t Winch: Capacidad de elevación: una sola cuerda Bare Drum 5000 kgs Alzamiento de la velocidad: Bare Drum 40 m / min Cable Dia .: 50 m × 18 mm 2t Winch: Capacidad de elevación: una sola cuerda Bare Drum 2000 kgs Cable Dia .: 150 m × 14 mm
3. Torre
Altura: 9m
Unidad 4. Potencia
Fabricante del motor: Cummins Modelo: 4BTAA3.9-C125 Potencia: 92 kW Velocidad de rotación: 2000 r / min Max. Velocidad: 2.200 r / min Tipo de motor: Turbo Charge
5. Sistema hidráulico
Bomba primaria: 160 L / min 25MPa Bomba secundaria: 64 L / min 16MPa Bomba auxiliar: 40 L / min 12MPa Enfriamiento: Air
6. Taladro Jefe / Rotary velocidad
