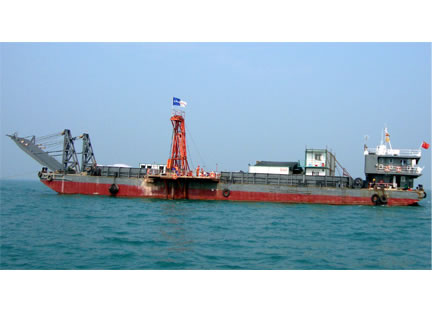

Буровая установка, морская

Описание

HD-500 на шельфе буровая установка исключительно предназначены для морской геологической разведки. Он широко подходит для различных высокоэффективных методов бурения, в том числе алмазов провода линии отбора керна, качки компенсации направленного бурения, непрерывной циркуляции керна (образца буровой), и т.д.

HD-500 на шельфе буровой состоит из системы питания, системы гидравлического управления, башни, руководитель подачи энергии и подъема лебедки, лебедка поверхность корпуса, проводной линии отбора керна лебедки, лебедка воздействия, топ головы, аккумулятор, суспензия стоимости и системы смешивания. Изменение энергии доступно для удовлетворения требований пользователей.

Это масло буровая установка позволяет ручное управление направление, чтобы понять, точную и простое управление, обеспечение эффективности и безопасности работы керна.

Особенности

1. Модульная конструкция этой оффшорной буровой установки облегчает сборку и разборку и помогает улучшить пропускную способность и надежность оффшорной rig.
2. 4-ступенчатая механическая коробка передач наделяет оффшорной буровой установки с надежной прочностью и легкого обслуживания. Плавная регулирования скорости от 0 до 1200 можно. Это позволяет широкий диапазон скорости и большой крутящий момент, достижения различной скоростью выбор для различных методов бурения, особенно бриллиант drilling.
3. 6,5-метровый хода подачи буровой установки способствует повышению эффективности бурения. Комплекты спидометр, манометр, термометр масла, которые показывают различные параметры делают его удобным для мониторинга и управления работой и бурения состояние установок. Это полезно для предотвращения и сокращения количества несчастных случаев.
4. Критические части этой нефти буровой установки, как гидравлический насос, двигатель, нарисовать-работы и основные гидравлические части от ведущих китайских производителей или за рубежом обеспечения надежной работы, простота обслуживания и низкие эксплуатационные costs.
5. Гидравлическая система принимает надежную новую структуру уплотнения. Гидравлические насос с грязью и грязи агитатор не требуют дополнительного питания во время процесса бурения.

Технические характеристики HD-500 оффшорной буровой установки

1. Просверлите Глубина

Бурильная труба Приблизительно Depth
HQ (Φ89) 500 m

2. Лебедка подъема Мощность

7.7t Лебедка:
Подъемник Вместимость: Одноместный веревки Голый барабана 7700 kgs
Скорость подъема: Чуть-чуть барабана 40 м / min
Кабель Диа .: 40 м × 22 мм
5т Лебедка:
Подъемник Вместимость: Одноместный веревки Голый барабана 5000 kgs
Скорость подъема: Чуть-чуть барабана 40 м / min
Кабель Диа .: 50 м × 18 мм
2t Лебедка:
Подъемник Вместимость: Одноместный веревки Голый барабана 2000 kgs
Кабельное Dia .: 150 м × 14 мм

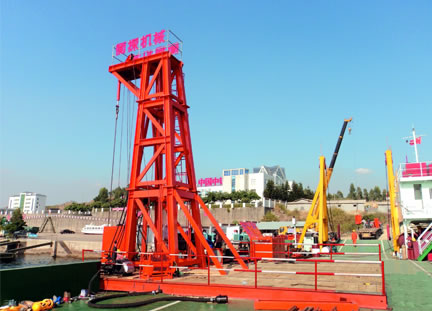

3. Башня

Высота: 9m

4. Блок питания

Производитель двигателя: Cummins
Модель: 4BTAA3.9-C125
Мощность: 92 kW
Скорость вращения: 2000 об / мин Макс. Скорость: 2200 об / min
Тип двигателя: Турбо Charge

5. Гидравлическая система

Первичный насос: 160 л / мин 25MPa
Вторичный насос: 64 л / мин 16MPa
Вспомогательный насос: 40 л / мин 12MPa
Охлаждение: Air

6. буровой головки / Скорость вращения
