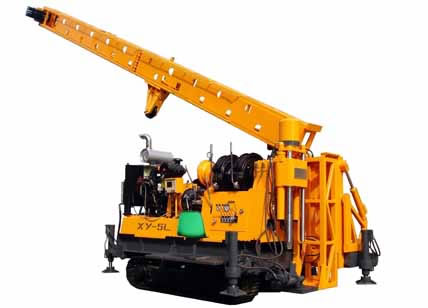

XY-5L

XY-5L буровая установка является основной шпиндель буровой установки поставляются на основе требований алмазного бурения, отбор керна, проводной и т.д. для инженерно-геологических, мелкого бурения водных скважин и строительство инженерных для шоссе, железной дороги, гидроэнергетики, гавань, и так далее , Шасси Трек добавил к этому буровой установки, чтобы облегчить движение и работу.

Особенности

1. Это ядро ​​шпинделя буровая установка и его поддержка оборудования, в том числе буровой вышки, бурового насоса, отбор керна лебедки и т.д. установлены на шасси трек, чтобы перемещение всей машины и высокой общей эффективности, а также снизить трудоемкость.
2. Широкий диапазон скорости вращения Для этого имеется буровая установка, чтобы удовлетворить требования алмазного бурения дрель, направленного бурения, роторного бурения ударного, обратный циркуляционный непрерывный отбор проб, etc.
3. Гидравлический подъемный башни сверла позволяет гибко бурение.
4. Основная часть буровой установки, бурового насоса и керна лебедки соответственно управляется независимой власти, чтобы облегчить эксплуатацию и обслуживание, а также уменьшить потребление энергии и бурения costs.
5. Гидравлическая система оснащена двойной нефтяных насосов, что позволяет быстрее и кормление drilling.
6. Оснащен автоматической коробкой передач, сцепления, карданного вала и других общих частей высокого качества, это ядро ​​шпинделя буровая установка имеет долгий срок службы и легкая замена.

Характеристики

Мощность машины	Дизельный двигатель
Модель	4BTA3. 9-C100
Мощность (кВт)	74 (2200 об / мин)
Диаметр сверления	Глубина бурения BQ бурильной трубы: 1800м
	Глубина бурения NQ бурильной трубы: 1400m
	Глубина бурения HQ бурильной трубы: 900
Гиратора
Шпиндель Скорость вращения (об / мин)	ВПЕРЕД: 47, 76, 123, 152, 190, 246, 270, 360, 400, 613, 869, одна тысяча сто шестьдесят одна            REV: 51, 163
Максимум. Крутящий момент вертикального шпинделя (Н · м)	6800 (76 об / мин)
Вертикальная шпинделя диам. (Мм)	93
Подъемник Мощность (кН)	150 (номинальная)
Нажатие Емкость (кН)	80 (номинальная)
Подача Ход (мм)	800
Лебедка
Три слоя Одноместный канат подъема Мощность (кН)	Максимум. 60
Три слоя Одноместный канат подъема Скорость (м / с)	0.79, 1.27, 1.96, 2.78, 3.71
Лебедка Диаметр (мм)	300
Трос Диаметр (мм)	20
Емкость барабана (м)	100
Гидравлическая система
Модель масляного насоса	63SCY14-1BF (поршень насоса) + SGP1A16RF (зубчатый насос)
Масляный насос Объем (мл / мин)	63 + 16
Давление в системе (МПа)	12 МПа, 25MPa во время путешествия
Ход цилиндра масла (мм)	5 часов
Дрель башня
из буровой вышки (м)	11.7
Загрузка буровой вышки (KN)	300
Дрель угол	45 ° до 90 °
Трек шасси
Грузоподъемность (т)	10
Путешествия Скорость (км / ч)	От 1,5 до 2
Максимум. Тяги (кгс)	10250
Угол Climb	30 °
Проводные Лебедка
Подъемник Сила Bare Drum (кгс)	1200, полный веревка: 400
Линейная скорость Полный Drum (м / с)	2
Трос способность к Φ5.3mm (м)	1500
Размеры (Д × Ш × В) (мм)	4500 × 3300 × 11700
Общий вес (т)	О 11,5
