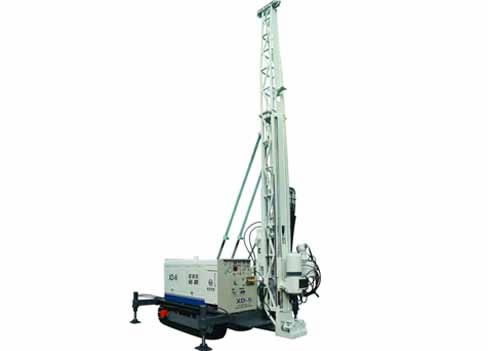

XD-6

XD-6 гидравлическая буровая установка является гидравлический усилитель головы колонкового бурения, разработанная специально для поверхностного бурения с отбором керна в твердых полезных ископаемых. Она хорошо подходит для ряда высокоэффективных буровых работ, в том числе для алмазного сверления, ударного сверления поворотного, наклонно-направленного бурения с обратной циркуляцией, непрерывного отбора проб и т.д.

Описание

XD-6 гидравлическая буровая установка является гидравлический усилитель головы колонкового бурения, разработанная специально для поверхностного бурения с отбором керна в твердых полезных ископаемых. Она хорошо подходит для ряда высокоэффективных буровых работ, в том числе для алмазного сверления, ударного сверления поворотного, наклонно-направленного бурения с обратной циркуляцией, непрерывного отбора проб, и т.д. Кроме того, это гидравлический буровой установки идеально подходит для бурения водных скважин, бурение якоря, геологическое бурение инженерно.

Основные части этого гидравлической мощности головного колонкового бурения включает в себя прицеп или грузовик шасси, дизельный двигатель, гидравлическую систему, систему управления, буровой вышки, лебедки главного, проводной керна лебедка, мощность голову, систему подачи питания голову и держатель устьевого. С электрогидравлическим управлением, эффективности, точности и безопасности данного гидравлического буровой установки значительно улучшилось.

Особенности

1. Модульная конструкция облегчает сборку и disassembly.
2. Широкий диапазон вращения скорость (4 скорости) Для этого имеется гидроусилитель глава колонкового бурения, чтобы удовлетворить требования ряда буровых работ, особенно алмазного бурения дрель. Скорость вращения может реализовать 0 до 1250 бесступенчатое регулирование скорости, что позволяет широкий диапазон скоростей и большой torque.
3. Подключение арматуры стержень подпружиненный и гидравлический патрон насладиться большой прижимной силы, долгий срок службы и надежную работу.
4. 3.2-метровый удар подачи этой гидравлической буровой установки облегчает повышения эффективности бурения. Полное измерители и индикаторы помогают контролировать условия установки и отверстия, уменьшая буровых несчастных случаев.
5. Основные части, включая гидравлический насос, двигатель, управляющий клапан, и т.д. импортируются из-за рубежа или приобретены у квалифицированных ведущих брендов в Китае. Высокая точность деталей обеспечивает надежность оборудования.
6. Одинаковые и сменные части помогают улучшить управление и стоить efficiency.
7. Гидравлическая система запечатан с новой структурой, чтобы обеспечить надежность этой гидравлической мощности головного колонкового бурения. Гидравлический насос приводом грязь и растворонасос не допускают необходимость другого вспомогательного власти в процессе бурения.

Характеристики

Дрель Емкость	Труба				Прибл. Глубина
	BQ (φ55.5 мм) (м)				2100
	NQ (φ70 мм) (м)				1650
	HQ (φ89 мм) (м)				1 200
	PQ (φ114mm) (м)				800
Лебедка подъема Мощность	Главная лебедка
	Подъемник Мощность (один канат голыми барабан) (кгс)				& GT; 13500
	Скорость подъема (пустая барабан) (м / мин)				От 40 до 60
	Трос Размер (Д × Dia.)				80m × 26мм
	Провод линии Лебедка
	Подъемник Сила (кН)				Голый: 1500 Полный: 400
	Скорость подъема (м / мин)				Голый: 100 Полное: 350
	Трос Размер (Д × Dia.)				1600m × 6mm 2200m × 5 мм
Башня и Двигательная система	Башня (м)				9.5
	Подача Ход (гидравлический) (мм)				3200
	Скорость подачи (м / мин)				0 5,02
	Максимум. Сила подачи (кН)				70
	Максимум. Тяговое усилие (гидравлический) (кН)				200
	Бурение Угол				45 ° от горизонтали до 90 ° по вертикали вниз
	Длина бурильной трубы (м)				6 или 9
Мощность	Двигатель Производитель				Cummins
	Модель				6CTA8.3-C240
	Мощность (кВт)				179
	Скорость вращения (оборотов в минуту)				2 200
	Тип двигателя				Турбонаддувом
Гидравлическая система	Первичный насос Объем и давление				235L / мин, 28MPa
	Вторичный поршневого насоса и давления				50L / мин, 14MPa
	Вспомогательный насос Объем и давление				404L / мин, 15 МПа
	Система охлаждения масла				Воздушное охлаждение
Скорость вращения сверла / Буровая головка шпинделя	Скорость вращения
	Передача	Соотношение	оборотов в минуту			Крутящий момент (Нм)
	1-й	6.38: 1	124 до 203			6048 в 3631
	2-й	3.49: 1	227 372			3250 по 1986
	3-я	1.82: 1	463 713			1695 1036
	4-я	1: 1	793 до 1300			931 569
Чак Ассамблея	Тип			Гидравлическим открыт, закрыт весной
	Максимум. Диаметр (мм)			117
	Усилие смыкания (кг)			Прибл. 22000
Трек шасси	Номинальный крутящий момент (Н · м)			9000
	Путешествия Скорость (км / ч)			2
	Угол Climb (°)			0 до 23 °
	Общий вес (т)			10
Трейлер Рама	Путешествия Скорость (м / ч)			3000
	Грузоподъемность (кг)			8000 (четыре колеса)
	Общий вес (т)			9
