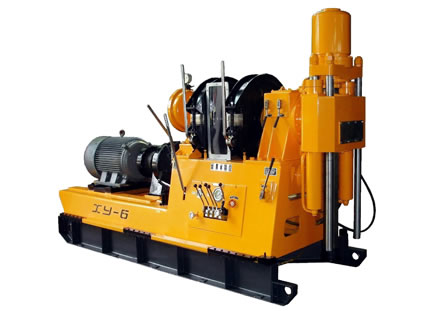

XY-6

XY-6 буровые установки является новое ядро ​​установка спроектирована на основе требований алмазного бурения, отбор керна, проводной и т.д. для инженерно-геологических, мелкого бурения водных скважин и строительство инженерных для шоссе, железной дороги, гидроэнергетики, гавань, и так далее.

Особенности

1. Широкий диапазон скорости вращения (12 передач, 65 1009 оборотов в минуту) Для этого имеется буровые установки, чтобы удовлетворить требования алмазного бурения дрель, поворотного бурения ударного бурения, направленного в обратном циркуляции непрерывный отбор проб, etc.
2. Большой крутящий момент, сильный сверления и широкий applications.
3. Оборудовано с автоматической коробкой передач, сцепления, карданного вала и других общих частей высокого качества, это геологическая буровая установка имеет долгий срок службы, легкое движение и замены.
4. Подключение арматуры стержень подпружиненный и гидравлический патрон насладиться большой прижимной силы, долгий срок службы и надежную performance.
5. Hydromatic тормоза и двойной масляный насос гидравлической системы может уменьшить нагревание системы и удовлетворения потребностей различного operations.
6. Специальный мониторинг и тревогу емкость параметра, в том числе момента, давления, скорости бурения, давление насоса, и т.д. помогает предотвратить и уменьшить буровых несчастных случаев на основной бурильщика.

Характеристики

Диаметр сверления (NQ труба)			Глубина и GT; 2200m
Шпиндель	Скорость вращения (об / мин) (когда скорость вращения электродвигателя 1480 об / мин)		ВПЕРЕД: 65, 112, 125, 195, 217, 294, 379, 423, 520, 570, 821, 1 009            REV: 65, 125
	Диаметр (мм)		93
	Угол		0 до 360 °
	Максимум. Крутящий момент (Нм)		8500 (65 об / мин)
Система подачи	Модель		Кормление двойной-цилиндровый
	Номинальная емкость подъема (KN)		200
	Номинальная емкость Нажатие (кН)		100
	Ход подачи (мм)		800
Лебедка	Три слоя Одноместный канат подъема Мощность (кН)		Макс 85
	Три слоя Одноместный канат подъема Скорость (м / с)		0,45, 0,79, 1,37, 2,07, 2,98, 3,67, 0,88, 1,53, 2,67, 4,02, 5,79, 7,11
	Трос диам. (мм)		21,5
	Емкость барабана (м)		120
Масляный насос	Модель		CBTL-F430-AFH6
	Объем (мл / мин)		30
	Давление (МПа)		Максимум. 12
Ход цилиндра масла (мм)			600
Hydromatic Тормозная	Скорость вращения (об / мин)		700 до 1800
	Одноместный веревки Баланс Скорость (м / с)		От 3 до 8
	Одноместный веревки Баланс нагрузки (N)		50000
Размеры (Д × Ш × В) (мм)			3800 × 1 300 × 2340 (с электромотором)
			4000 × 1 300 × 2340 (с дизельным двигателем)
Общий вес (кг)			4300 (без питания)
Мощность двигателя (кВт)		Электрический двигатель	75	1480 об / мин
		Дизельный двигатель	90	1500 об / мин
