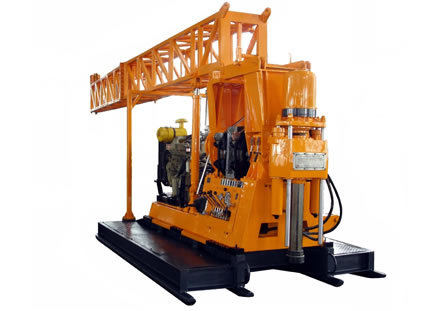

XY-44HA

XY-4HA поверхность ядра буровая установка является новым членом поверхность керна оборудования семье, которая была добавлена ​​башня сверла, оснащенного проводной керна лебедки на основе XY-44H буровой установки. Это оборудование отбора керна поверхность позволяет перемещение всей машины и может удовлетворить требования нескольких буровых, особенно алмазное бурение. Это тип шпинделя дрель.

Особенности

1. Широкий диапазон скорости вращения (12 передач) доступен для этой поверхности ядра буровой установки, чтобы удовлетворить требования алмазного бурения дрель, поворотного бурения ударного бурения, направленного, обратном циркуляции непрерывного отбора проб, etc.
2. Дизельный двигатель или электродвигатель доступен, чтобы удовлетворить различные требования двигателя. Грязевые насосы, буровой стебли и смесители легко assembly.
3. Устройство Анти-крутящий момент был оборудован для сдерживания вращение шпинделя сверла, подходящие для направленного drilling.
4. Оснащен автоматической коробкой передач, сцепления, карданного вала и других общих частей высокого качества, эта поверхность бурения с отбором керна оборудование пользуется большим сроком службы, легким движением и замены.
5. Подключение арматуры стержень подпружиненный и гидравлический патрон наслаждаться новую структуру, большой прижимной силы, долгий срок службы и надежную performance.
6. Отлично мониторинга и тревогу емкость параметра, в том числе момента, давления, скорости бурения, и т.д. помогает предотвратить и уменьшить буровых несчастных случаев на этой поверхности керна device.
7. Части почти идентичны и взаимозаменяемы содействовать бурения working.
8. Эта поверхность ядра буровая установка разработана с гидравлическим подъемом бурильной колонны для удобного монтажа и бурения наклонной отверстие.

Характеристики

Двигатель	Имя	Дизельный двигатель
	Модель	R4105 ZD1
	Мощность (кВт)	56
	Скорость вращения (об / мин)	1500
Диаметр сверления	Диаметр сверления в ф50 буровой шток (м)	1 200
Шпиндель	Скорость вращения шпинделя (об / мин)	ВПЕРЕД: 39, 66, 109, 134, 180, 222, 257, 316, 371, 610, 871 1071
		REV: 42144
	Максимум. Крутящий момент (Нм)	4600 (66 об / мин)
	Шпиндель диам. (мм)	93
	Бурение Угол	90 ° до 70 °
	Подъемник Мощность (кН)	125 (номинальная)
	Кормление давления Производительность (кН)	85 (номинальная)
	Ход (мм)	600
Лебедка	Модель	Планетарного типа
	Три слоя Одноместный канат подъема сил (кН)	50 (макс.)
	Три слоя Одноместный канат подъема Скорость (м / с)	0,645 до 3,106
	Барабан диаметр. (мм)	295
	Трос диам. (мм)	18,5
Hydromatic Тормозная	Скорость вращения (оборотов в минуту)	700 до 1800
	Одноместный веревки Баланс Скорость (м / с)	От 3 до 8
	Одноместный веревки нагрузки (кН)	50
Гидравлическая система	Масляный насос Модель	CBTL-E430 / E410-AFH
	Объем (мл / мин)	30 + 10
	Система с избыточным давлением	8
	Ход (мм)	5 часов
Размеры (Д × Ш × В) (мм)	4900 × 2200 × 10000
Вес (кг)	4500 (в том числе буровой вышки)
