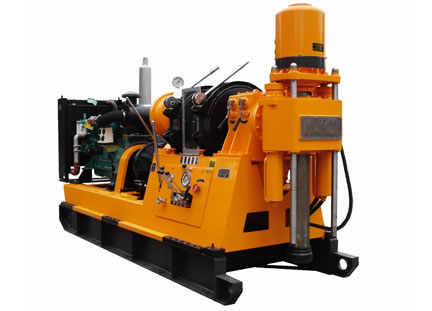

XY-5

XY-5 буровая установка является новое ядро ​​буровое оборудование применяется для алмазного бурения и ряд новых методов бурения. Это также хорошо подходит для инженерно-геологических, мелкого бурения водных скважин и строительство инженерных для шоссе, железной дороги, гидроэнергетики, гавань, и т.д.

Особенности

1. Широкий диапазон скорости вращения (12 передач, 41 1070 оборотов в минуту) Для этого имеется ядро ​​буровое оборудование, чтобы удовлетворить требования алмазного бурения дрель, направленного бурения, роторного бурения ударного, обратный циркуляционный непрерывный отбор проб, etc.
2. Большой крутящий момент, сильный сверления и широкий applications.
3. Подключение арматуры стержень подпружиненный и гидравлический патрон позволяют большую прижимную силу, длительный срок службы и надежную performance.
4. Hydromatic тормоза и двойной масляный насос гидравлической системы может уменьшить нагревание системы и удовлетворения потребностей различного operations.
5. Оснащен автоматической коробкой передач, сцепления, карданного вала и других общих частей высокого качества, это буровая установка имеет долгий срок службы, а также свободное перемещение и замену.
6. Специальный мониторинг и тревогу емкость параметра, в том числе момента, давления, скорости бурения, давление насоса, и т.д. помогает предотвратить и уменьшить буровых аварий основных driller.
7. Дизельный двигатель или электродвигатель доступно в соответствии с реальными требованиями пользователей.

Характеристики

Модель		XY-5-сверлильный станок
Бурение Глубина (М)		BQ трубы	NQ трубы	HQ трубы
		1 750	1 350	1000
Мощность		Электромотор	Дизельный двигатель YC6B100-D20
		55 (45) кВт	70 кВт
Шпиндель	Скорость вращения (об / мин)	FWD: 41, 69, 115, 134, 189, 222, 270, 332, 371, 610, 871 1071 REV: 46, 141
	Шпиндель диам. (мм)	93
	Бурение Угол	0 до 360 °
	Максимум. Крутящий момент (Нм)	5200 (69 об / мин)
Система подачи	Тип	Кормление двойной-цилиндровый
	Подъемник Мощность (кН)	140 (номинальная)
	Емкость под давлением (кН)	96 (номинальная)
	Подача Ход (мм)	600
Лебедка	Одноместный канат подъема Мощность (кН)	Максимум. 55
	Скорость подъема (м / с)	0,76, 1,29, 2,1, 3,0, 3,85
	Трос диам. (мм)	20
	Трос Емкость (м)	100
Ход цилиндра масла (мм)		5 часов
Размеры (Д × Ш × В) (мм)		3680 × 1 120 × 1 960 (с электромотором)
		3900 × 1 120 × 1 960 (с дизельным двигателем)
Вес (кг)		3500
