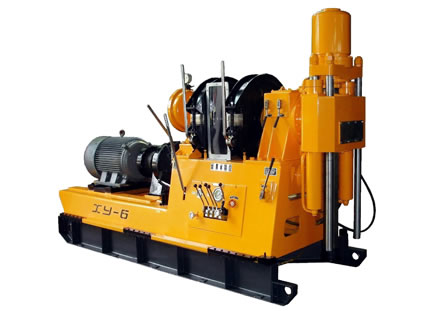

XY-6

XY-6 표면 드릴 장비는 다이아몬드 드릴링, 유선 코어 링 등의 요구 고속도로, 철도, 수력, 항구에 대한 지질 탐사, 소규모 우물 드릴링 및 엔지니어링 건설 엔지니어링에 대한, 그리고 기초로 설계된 새로운 핵심 장비이다 등.

풍모

이 표면 드릴 장비는, 다이아몬드 코어 링 드릴, 로터리 타악기 드릴링, 방향 시추의 요구를 충족 순환 연속 샘플링을 반대하는 1 넓은 회전 속도 범위 (12 속도, 65 RPM 1009)는, etc.
볼 수 있습니다2. 큰 출력 토크, 강한 드릴링 용량 및 넓은 applications.
3. 자동 변속기, 클러치, 보편적 인 드라이브 샤프트와 다른 고품질의 일반 부품 장착이 지질 드릴링 장비는 긴 수명, 쉽게 이동 및 교체를 즐긴다.
4. 커넥팅로드 보강 스프링 클램프 및 유압 척은 큰 클램핑 력, 긴 수명 및 신뢰성 performance.
을 즐길 수5. Hydromatic 브레이크 듀얼 오일 펌프 유압 시스템은 시스템의 가열을 감소시키고 operations.
의 다양한 요구를 충족시킬6. 사용자 정의 등을 모니터링 및 토크, 드릴링 압력, 속도, 펌프 압력을 포함한 파라미터의 놀라운 능력, 예방 및 천공기의 코어 드릴 사고를 줄일 수.

명세서

드릴링 용량 (NQ 관)			깊이한다 2,200m
축	회전 수 (r / min) (전기 모터의 회전 속도가 1,480 일 때 R / 분)		FWD : 65, 112, 125, 195, 217, 294, 379, 423, 520, 570, 821, 1,009            REV : 65, 125
	디아. (mm)		93
	각도		0-360 °
	최대. 토크 (N 분)		8500 (65 R / 분)
먹이 시스템	모델		이중 실린더 급송
	정격 호이스트 용량 (KN)		(200)
	정격 누르면 용량 (KN)		(100)
	먹이 스트로크 (㎜)		(800)
윈치	세 계층 단일 로프 호이스트 용량 (KN)		최대 85
	세 계층 단일 로프 호이스트 속도 (M / S)		0.45, 0.79, 1.37, 2.07, 2.98, 3.67, 0.88, 1.53, 2.67, 4.02, 5.79, 7.11
	와이어 로프 직경. (mm)		21.5
	드럼 용량 (M)		(120)
오일 펌프	모델		CBTL-F430-AFH6
	변위 (㎖ / 분)		(30)
	사용 압력 (MPa)		최대. (12)
오일 실린더 스트로크 (㎜)			(600)
Hydromatic 브레이크	회전 수 (r / min)		700-1800
	단일 로프 균형 속도 (m / s)		3~8
	단일 로프 균형 하중 (N)		50000
차원 (L × W × H) (㎜)			× 2340 3800 × 1300 (전기 모터와 함께)
			× 2340 4000 × 1300 (디젤 엔진)
총 무게 (킬로그램)			4300 (전원 제외)
엔진 전력 (kW)		전기 모터	(75)	1480 R / 분
		디젤 엔진	(90)	1500 R / 분
