XY-42L

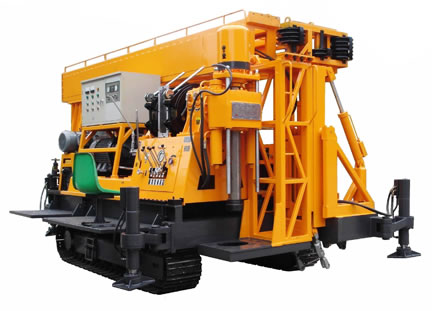

XY-42L 표면 코어 드릴링 장비, 새로운 스핀들 타입 코어 드릴링 장비는 특히 고체 광물의 표면 코어 링을 위해 설계와 여러 드릴링 기술, 특히 다이아몬드 드릴링을 충족 할 수 있습니다. 이 표면 코어 드릴링 장비는 쉽게 운영 및 유지 보수를 특징으로 유압 제어와 기계 전송을 결합, ...

기술

XY-42L 표면 코어 드릴링 장비, 새로운 스핀들 타입 코어 드릴링 장비는 특히 고체 광물의 표면 코어 링을 위해 설계와 여러 드릴링 기술, 특히 다이아몬드 드릴링을 충족 할 수 있습니다. 이 표면 코어 드릴링 장비는 쉽게 운영 및 유지 보수, 전체 시스템의 편리한 이동뿐만 아니라 높은 코어 링 효율성과 신뢰성을 갖춘, 유압 제어와 기계 전송을 결합한다.

이 코어 드릴링 장비의 주요 부분은, 유압 제어 자동 이동 트럭 섀시, 디젤 엔진, 유압 시스템, 제어 시스템, 슬라이딩 시추 타워, 윈치, hydromatic 브레이크, 나선형의, 브레이크 아웃 장치 (또는 클램프 홀더), 로프 코어 링 윈치를 포함 진흙 펌프 등

명세서

전원 기계	이름	커민스 75 kW의 발전기 유닛과 모터
	모델	발전기 유닛 Y225S + -4- B35 (디젤 엔진 6BT5.9-G2이다)
	정격 전력 (kW)	맹연습 : 37 kW의 진흙 펌프 : 11 kW의 윈치 : 5.5 kW 급
	정격 속도 (R / 분)	1480
드릴링 용량	드릴로드 (mm)	깊이 (M)
	BQ (φ 55.5를)	1200
	NQ (φ 70)	(800)
	본부 (φ 89)	(500)
나선형의	주축 회전 수 (r / min)	시계 방향으로 39, 66, 109, 134, 180, 222, 257, 316, 371, 610, 871, 1,071            시계 반대 방향으로 46, 141            反转 : 36167
	수직 스핀들 직경. (mm)	93
	최대. 수직 스핀들의 토크 (N 분)	4600 (66 R / 분)
먹이 시스템	모델	더블 오일 실린더
	호이스트 용량 (KN)	125 (정격)
	용량을 누르면 (KN)	85 (정격)
	먹이 스트로크 (㎜)	(600)
윈치	모델	지구의
	세 계층 단일 로프 호이스트 용량 (KN)	최대. (50)
	세 계층 단일 로프 호이스트 속도 (M / S)	0.645, 1.076, 1.768, 2.525, 3.106
	드럼 직경. (mm)	(295)
	와이어 로프 직경. (mm)	18.5
	와이어 로프 용량 (M)	(100)
유압 시스템	오일 펌프의 모델	63SCY14-1BF (플런저 펌프) + SGP1A25RF (기어 펌프)
	변위 (㎖ / 분)	63 + 25
	시스템 압력 (MPa)	10, 25 MPa의 여행 동안
오일 실린더 스트로크 (㎜)		(500)
타워 (M)		12.5
최대. 타워의 하중 (kN)		(200)
적재 용량 (T)		(10)
여행 속도 (kmh)		1.2-1.8
등반 각도		≤ 30 °
차원 (L × W × H) (㎜)		4600 × 3750 × 12700
무게 (T)		(10)
